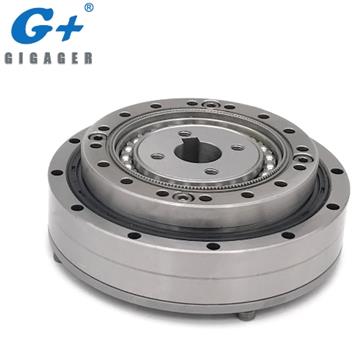

Múnla Gearbox Harmonic SHF-T-14 / SHF- T-17 / SHF- T-20 / SHF- T-25 / SHF- T-32. Is í cineál SHF-T an cineál árasán sraith tiomána armónach NHSAGER. Baintear úsáid go forleathan ar bosca giarmhónna NHSAGER i gcomhpháirteanna robot le gnéithe de dhearadh dlúth, meáchan éadrom, caismhéan ard, caighdeán maith le praghas iomaíoch.
1. Cad iad na Gnéithe Táirge de NHSAGER Gear Gear Reducer?
• Feidhmíocht ardchostas
• Dearadh ultra-árasán
• Ard-doimhneacht
• Aschur ard-éifeachtúlachta
2. Sraith Flat Flat SHF Flat
Sraith | Cineál | Sonraíocht | Cóimheas Gear | |||||
SHF | T (Maol) | 14 | 30 | 50 | 80 | 100 | - | - |
| 17 | 30 | 50 | 80 | 100 | - | - | ||
| 20 | 30 | 50 | 80 | 100 | 120 | - | ||
| 25 | 30 | 50 | 80 | 100 | 120 | 160 | ||
| 32 | 50 | 80 | 100 | 120 | - | - | ||
Le haghaidh sraitheanna níos mó CSF, SHD, CSD, féach an Catalóg atá ceangailte. (an PDF a íoslódáil sa leathanach seo)
Samhail: SHF-T-14
Míreanna | Cóimheas Gear | ||||
| 30K | 50K | 80K | 100K | ||
Torcóir Rátáil (Ionchur 2000r / min) | Nm | 3.8 | 5.1 | 7.4 | 7.4 |
Uasmhéadaigh Incheadaithe (Tosaigh • Stop) | Nm | 8.6 | 17 | 22 | 27 |
Uasluach Inchlactha den Mheánmhéadair Luchtaigh | Nm | 7.8 | 6.6 | 10.5 | 10.5 |
Uasmhéid Tharmais Incheadaithe | Nm | 16 | 33 | 45 | 51 |
Luas Rothlaithe Uastachurtha Incheadaithe | r / min | 8000 | 8000 | 8000 | 8000 |
Luas Rothlaithe Meánchuir Ceadaithe | r / min | 3500 | 3500 | 3500 | 3500 |
Backlash | Arc sec | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 |
Lifespan Deartha | uair an chloig | 10000 | 10000 | 15,000 | 15,000 |
Samhail: SHF-T-17
Míreanna | Cóimheas Gear | ||||
| 30K | 50K | 80K | 100K | ||
Torcóir Rátáil (Ionchur 2000r / min) | Nm | 8.4 | 15.2 | 21 | 23 |
Uasmhéadaigh Incheadaithe (Tosaigh • Stop) | Nm | 15.2 | 32 | 41 | 52 |
Uasluach Inchlactha den Mheánmhéadair Luchtaigh | Nm | 11.5 | 25 | 26 | 38 |
Uasmhéid Tharmais Incheadaithe | Nm | 29 | 66 | 83 | 108 |
Luas Rothlaithe Uastachurtha Incheadaithe | r / min | 7000 | 7000 | 7000 | 7000 |
Luas Rothlaithe Meánchuir Ceadaithe | r / min | 3500 | 3500 | 3500 | 3500 |
Backlash | Arc sec | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 |
Lifespan Deartha | uair an chloig | 10000 | 10000 | 15,000 | 10000 |
Samhail: SHF-T-20
Míreanna | Cóimheas Gear | |||||
| 30K | 50K | 80K | 100K | 120K | ||
Torcóir Rátáil (Ionchur 2000r / min) | Nm | 14 | 24 | 32 | 38 | 38 |
Uasmhéadaigh Incheadaithe (Tosaigh • Stop) | Nm | 26 | 53 | 70 | 78 | 83 |
Uasluach Inchlactha den Mheánmhéadair Luchtaigh | Nm | 19 | 32 | 45 | 47 | 47 |
Uasmhéid Tharmais Incheadaithe | Nm | 48 | 93 | 121 | 140 | 140 |
Luas Rothlaithe Uastachurtha Incheadaithe | r / min | 6000 | 6000 | 6000 | 6000 | 6000 |
Luas Rothlaithe Meánchuir Ceadaithe | r / min | 3500 | 3500 | 3500 | 3500 | 3500 |
Backlash | Arc sec | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 | ≦ 10 |
Lifespan Deartha | uair an chloig | 10000 | 10000 | 15,000 | 15,000 | 15,000 |
Samhail: SHF-T-25
Míreanna | Cóimheas Gear | ||||||
| 30K | 50K | 80K | 100K | 120K | 160K | ||
Torcóir Rátáil (Ionchur 2000r / min) | Nm | 26 | 37 | 60 | 64 | 64 | 64 |
Uasmhéadaigh Incheadaithe (Tosaigh • Stop) | Nm | 48 | 93 | 130 | 149 | 159 | 167 |
Uasluach Inchlactha den Mheánmhéadair Luchtaigh | Nm | 36 | 52 | 83 | 103 | 103 | 103 |
Uasmhéid Tharmais Incheadaithe | Nm | 90 | 177 | 242 | 270 | 289 | 298 |
Luas Rothlaithe Uastachurtha Incheadaithe | r / min | 5500 | 5500 | 5500 | 5500 | 5500 | 5500 |
Luas Rothlaithe Meánchuir Ceadaithe | r / min | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
Backlash | Arc sec | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 | ≦ 10 | ≦ 10 |
Lifespan Deartha | uair an chloig | 10000 | 10000 | 15,000 | 15,000 | 15,000 | 15,000 |
Samhail: SHF-T-32
Míreanna | Cóimheas Gear | ||||
| 50K | 80K | 100K | 120K | ||
Torcóir Rátáil (Ionchur 2000r / min) | Nm | 72 | 112 | 130 | 130 |
Uasmhéadaigh Incheadaithe (Tosaigh • Stop) | Nm | 205 | 289 | 325 | 335 |
Uasluach Inchlactha den Mheánmhéadair Luchtaigh | Nm | 103 | 159 | 208 | 205 |
Uasmhéid Tharmais Incheadaithe | Nm | 363 | 540 | 635 | 652 |
Luas Rothlaithe Uastachurtha Incheadaithe | r / min | 4500 | 4500 | 4500 | 4500 |
Luas Rothlaithe Meánchuir Ceadaithe | r / min | 3500 | 3500 | 3500 | 3500 |
Backlash | Arc sec | ≦ 20 | ≦ 10 | ≦ 10 | ≦ 10 |
Lifespan Deartha | uair an chloig | 10000 | 15,000 | 15,000 | 15,000 |
3. Cén fáth a roghnaíonn NHSAGER?
4. Eolas Gaolmhar
Is é an tarchur armónach aistriú gluaiseachta meicniúil ag baint úsáide as dífhoirmiúchán rialaithe, leaisteach. Is gnách go mbíonn trí chomhábhar bunúsacha sa tiomáint armónach, lena n-áirítear roth docht le fiacla inmheánacha, roth solúbtha a tháirgeann dífhoirmiúchán leaisteacha radaigh agus tá fiacla seachtracha le linn oibriú, agus cruth éilipseach taobh istigh den roth solúbtha. Gineadóir tonn le rothlú solúbtha. Tá an líon fiacla seachtracha an roth flex níos lú ná líon fiacla inmheánacha an roth docht. Nuair a rothlaíonn gineadóir na tonnta, bíonn fiacla seachtracha an roth solúbtha a fhreagraíonn don treo ais fada ach go hiomlán mogalra le fiaclaí inmheánacha an roth docht; i dtreo an ghearr ais, déantar na fiacla inmheánacha a bhaint as na fiacla seachtracha go hiomlán. Nuair a shocraítear an roth docht agus rothlaíonn gineadóir na tonnta, cuirfidh fiacla seachtracha an roth solúbtha fiacla inmheánacha an roth dhlúth ar a chéile agus bitefaidh sé an t-ionad díghrádú gathach d'aon phointe ar fhearas fáinne an ghléas solúbtha thart ar sinusoidal. Dá bhrí sin, tugtar tarchur armónach ar an gcineál tarchuir seo.
Is saghas feiste tarchurtha comhchuibhigh é an laghdaitheoir armónach, agus cuimsíonn an gléas tarchuir armónach luasaire comhchuibhiúil agus laghdaitheoir armónach.
Áirítear leis an laghdaitheoir armónach den chuid is mó: an roth docht, an roth solúbtha agus an gineadóir tonn, agus na trí cinn fíor-riachtanach.
